1. Kontrola Hilgirtina Çarçoveya Pola (Hesabkirina Hilkişînê)

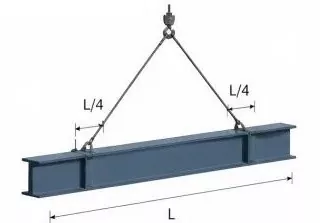

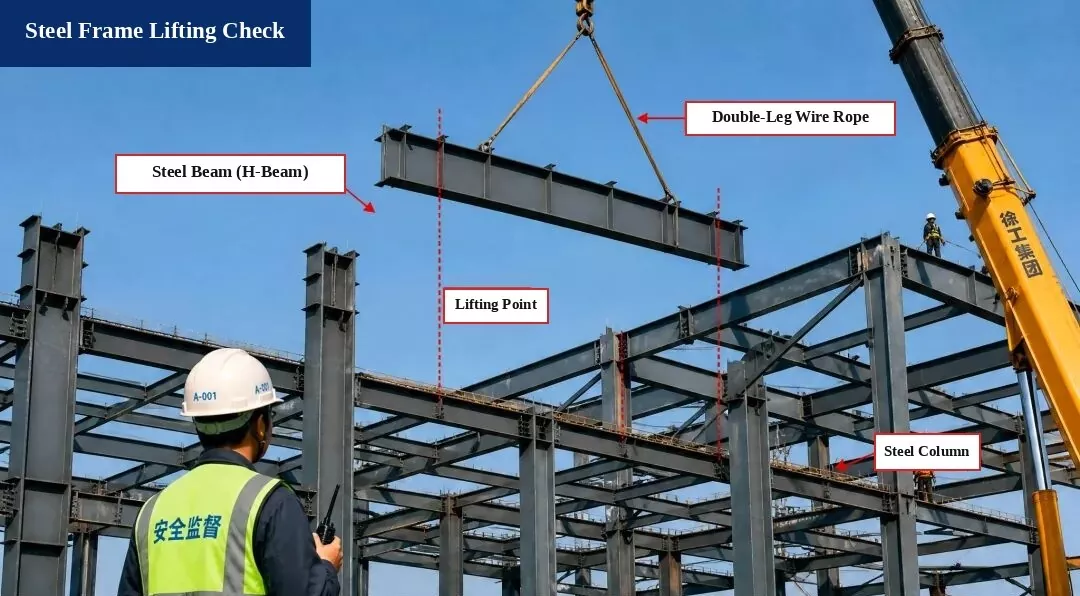

I. Lifting Diagram

Endam:Tîrêjê pola H500×200×10×16, Dirêjahî L = 12,0 m

Xalên hilgirtinê:Ji her dawiya tîrêjê li L/4 were danîn

Angle Sling:α ≈ 60°

II. Hesabkirina Barkirinê

1. Xwe-giraniya tîrêjê:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Faktora Barkirina Dînamîk:1.1 bigirin

3. Giraniya Slingan:Paşguh kirin (neguhast)

4. Tevahiya Barkirina Hilkişînê:
P = G × 1,1 = 219,9 kN

5. Tengasiya Sling (Barkêşiya Hevseng):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Kontrola Ewlehiya Sling

1. Tîpa Sling:Têlên pola φ20, barê şikestinê Fb = 360 kN

2. Faktora Ewlehiyê (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Pêdiviyên standard bicîh tîne!

Encama kontrol bikin:
Operasyona rakirinê ewle ye û daxwazên kodê pêk tîne.

Standardên Referansê

• Koda Çêkirina Avahiyên Pola (GB 50755-2012)

• Koda Teknîkî ya Ji bo Ewlehiya Hilgirtin û Hilkişînê Di Avakirinê de (JGJ 276-2012)

Nîşaneyên Ewlekariyê:

1. Beriya hilkişînê tîrêjê pola, têlên têl û amûrên hilgirtinê kontrol bikin da ku ew ewle û pêbawer bin.

2. Kesek dilsoz destnîşan bikin ku pêvajoya hilgirtinê rêve bike. Kes nikare di bin tîrêjê hilkirî de bisekine.

3. Dema ku leza bayê digihîje Asta 6 an bilindtir karê hilgirtinê tavilê rawestînin.

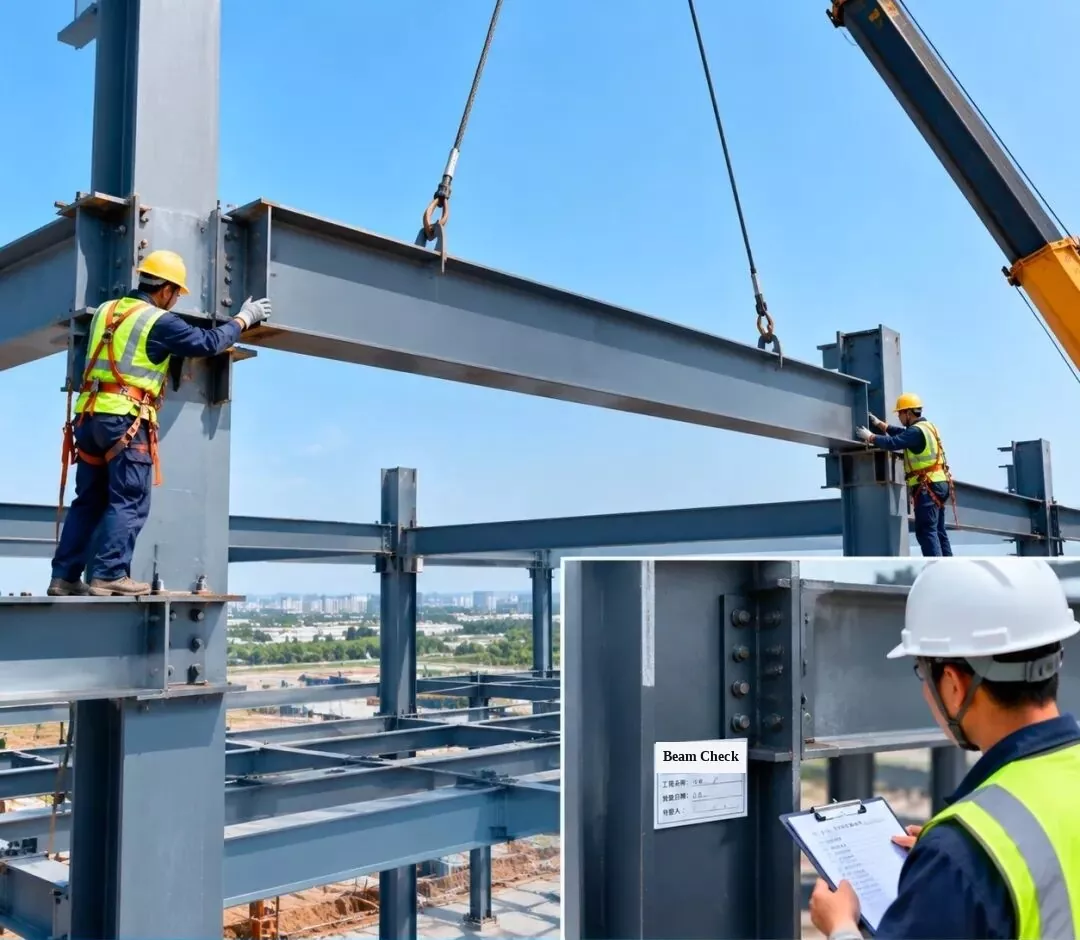

2. Sazkirin û Çavdêriya Çarçoveya Steel - Sazkirina Beam Steel

Tîra pola li pozîsyona xweya plansazkirî hildin, dûv re girêkên girêdanê kontrol bikin û bipejirînin da ku pê ewle bibin ku kalîteya sazkirinê bi daxwazên sêwiranê re bicîh tîne.

[Nîşana Têketinê li ser Stûnê: Teftîşa Sazkirina Tîrêjê Pola | Navê Projeyê: Atolyeya #1 | Dîroka Çavdêriyê | Berçavker]

3. Sazkirin û Teftîşa Çarçoveya Steel - Sazkirina Truss Roof Steel

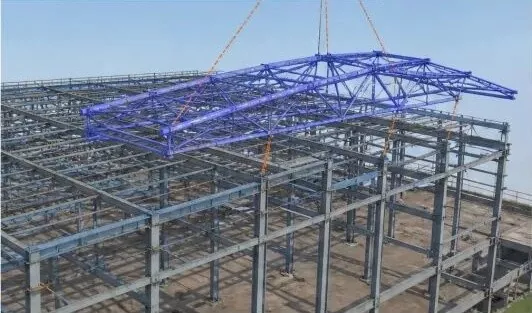

1. Simulasyona 3D BIM:Ji bo baştirkirina plansaziya hilgirtinê û fermana sazkirinê, sazkirina çolê banê pola simul bikin.

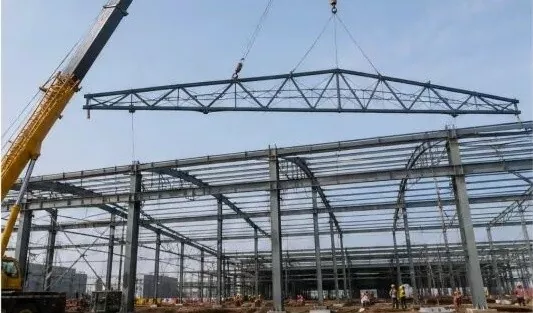

2. Hilkişîna çolê banê:Vîncek kamyonê bikar bînin da ku qulikê rakin û hêdî hêdî têxin cihê xwe û di heman demê de hevseng bimînin.

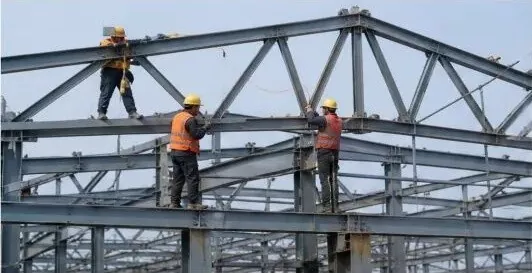

3. Positioning & Serastkirina Demkî:Piştî ku çolê banê li cîhê xwe ye, wê bi demkî ewle bikin û pozîsyon û bilindahiya wê (bilindbûnê) rast bikin.

4. Girêdana Bolt-hêza Bilind:Li gorî qaîdeyên sêwiranê çîpên bi hêza bilind hişk bikin da ku pêwendiyek xurt peyda bikin.

5. Kontrolkirina Sazkirinê:Bilindahiya xêzikê, paşîn, guheztin (derveçûn), û hevrêziya vertîkal kontrol bikin da ku pê ewle bibin ku ew bi kodê re hevdîtin dikin.

6. Qeyda kontrolê:Piştî ku teftîşê derbas kirin, forma qeydê tije bikin û biçin qonaxa avakirina paşîn.

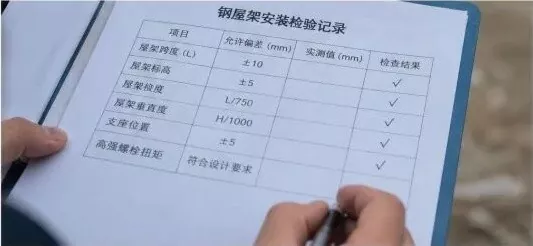

Record Inspection Sazkirinê Truss banê Steel

Babetê Kontrolkirin	Çewtiya Destûrdar (mm)	Nirxa Pîvan (mm)	Encamê kontrol bikin
Xemgîniya Xemê (L)	±10	—	√ (Derbasbûn)
Bilindahiya Xemê (Elevation)	±5	—	√ (Derbasbûn)
Xişandina Ximê (Xwezîn)	L / 750	—	√ (Derbasbûn)
Alignment Vertical Truss	H / 1000	—	√ (Derbasbûn)
Positiona Piştgiriyê	±5	—	√ (Derbasbûn)
Torque Bolt-hêza bilind	Pêdiviyên sêwiranê pêk tîne	—	√ (Derbasbûn)

Xalên Kontrolê yên sereke:

Hemî parçeyên pola yên hatinî li ser malperê kontrol bikin da ku celeb, mezinahî û kalîteya weldê wan rast bikin;
Ji bo ku ewlehiya hilgirtinê bicîh bikin, planek hilgirtina ewledar û pratîk bikar bînin;
Piştî ku ew di pozîsyonê de tê danîn rastê eyar bikin û rast bikin;
Hemî pêlên hêza bilind bi rêkûpêk bişoxilînin û torque wan li gorî kodê biceribînin;
Teftîşek bêkêmasî bikin da ku pê ewle bibin ku strukturên sazkirî hemî daxwazên sêwiran û kodê bicîh tîne.

4. Sazkirin û Çavdêriya Çarçoveya Steel - Sazkirina Beam Steel Inclined

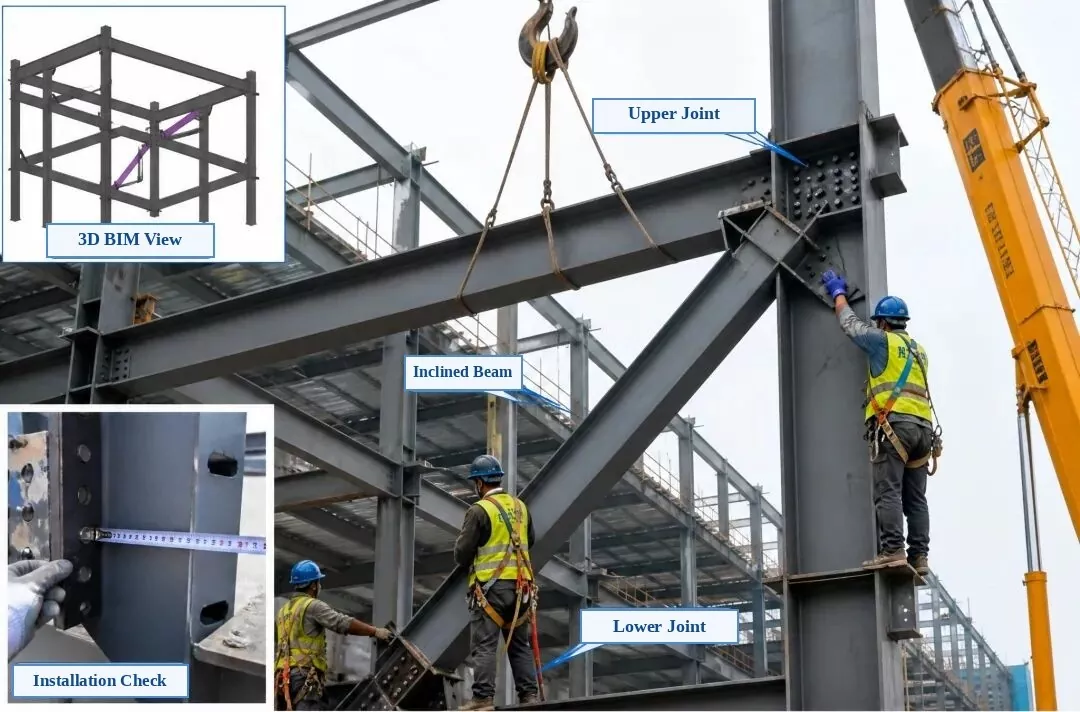

Etîketên wêneyan ên hatine derxistin:Têkiliya jorîn-çepê: Dîtina BIM-a 3D | Têketina jêr-çepê: Kontrola sazkirinê | Wêneya Sereke: Hevbenda Girêdana Jorîn, Tîrêjê Polakî yê Mexlûb (Destpêka Diagonal), Hevbenda Girêdana Jêrîn

Sazkirin û Teftîşkirina Çarçoveya Pola - Sazkirina tîrêjê ya çeleng

1. Kontrola Pêş-Sazkirinê:Hejmara beşê, mezinahî, pozîsyonên qulikê, û rêgeziya plakaya girêdanê kontrol bikin. Piştrast bikin ku rûberên pêwendiyê safî, paqij, û bê birçî an rûn in.

2. Rakirin û Positioning:Du nuqteyên hilgirtinê bikar bînin da ku tîrêjê meyldar hêdî hêdî li cîhê xwe rakin. Wê bi demkî rast bikin û pê ewle bin ku hem girêkên jorîn û yên jêrîn bi stûna pola û tîrêjê rast li hev rêz dibin.

3. Lihevkirin û verastkirin:Helwesta navendê, bilindahî, û hevrêziya vertîkal a tîrêjê meylî eyar bikin da ku daxwazên sêwiranê bicîh bîne. Piştî rêzkirinê girêdana daîmî temam bikin.

4. Rêbaza Girêdanê:Bi pêlên hêza bilind ve girêdin. Li gorî ku sêwiranê hewce dike, wan ji navendê ber bi derve ve ber bi her du aliyan ve bi rengek yeksan hişk bikin, û piştî ku teftîşa derbasbûna hişkkirina dawîn her gulikê nîşan bikin.

5. Kontrolkirina Sazkirinê:Helwesta xeta navendê, bilindahî, lihevhatina vertîkal, hişkiya pêwendiya plakaya, û qalîteya hişkkirina bolt kontrol bikin. Pêdivî ye ku her tişt bi Kodê Qebûlkirina Qalîteya Avakirinê ya Strukturên Pola (GB 50205) bicîh bîne.

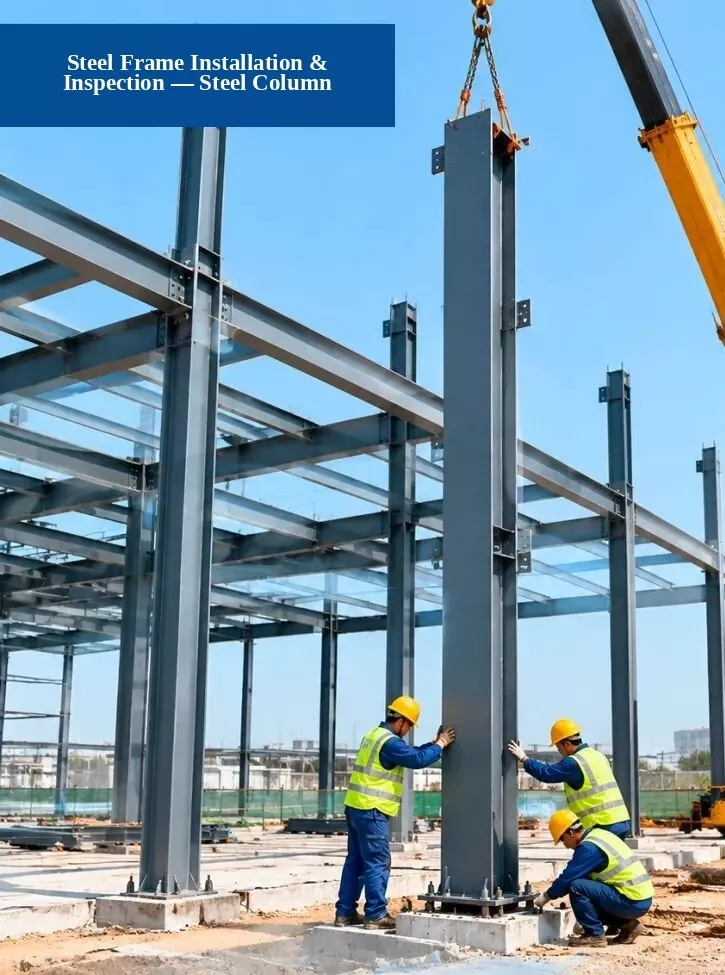

5. Installation Frame Steel and Inspection - Sazkirina Stûna Steel

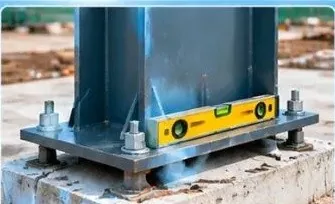

1. Kontrola bingehîn:Kontrol bikin ka pozîsyonên guhê lenger, bilindahiya bingehê, û pîvanên bingehê daxwazên sêwiranê bicîh tînin an na.

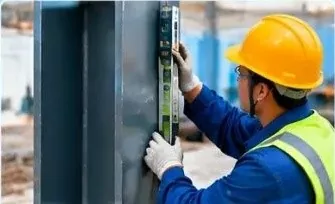

2. Kontrola Alignment Vertical:Qereqolek giştî, pêlava lazerê, an astek rasterast bikar bînin da ku hûn bisekinin ka stûna pola çiqas rast (beralî) radiweste.

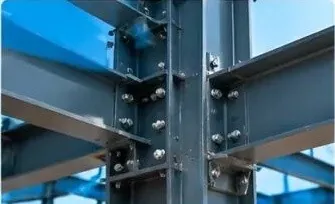

3. Kontrolkirina Kalîteya Girêdanê:Kontrol bikin ka pêlên bi hêz, weldan, û lewheyên pêwendiyê daxwazên standard bicîh tînin an na.

Pêvajoya Avakirin:1. Karê Amadekirinê → 2. Stûna Steel Hilde û Bide → 3. Sazkirin & Ewlekirin → 4. Teftîşkirin & Pejirandin

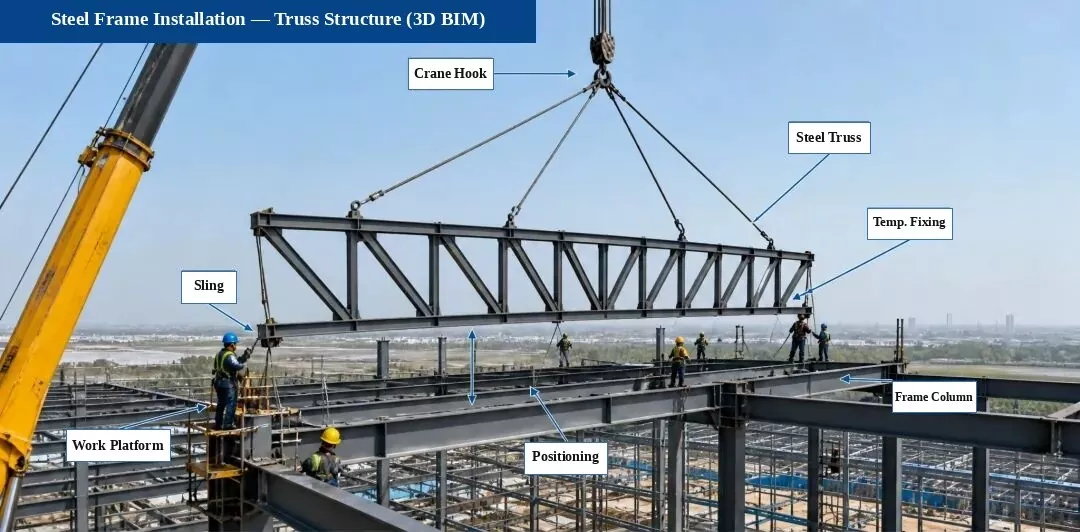

6. Sazkirina Çarçoveya Pola - Sazkirina Structure Truss (3D Diagram BIM)

Herikîna Pêvajoya Sazkirinê:Lêpirsîn & Nîşankirin → Kontrola Piştgiriyê → Hilkişîn û Cih → Rastkirina Demkî → Arastkirin û Veguheztin → Girêdana Boltê ya Hêza Bilind → Welding (heke hewce bike)

Xalên sazkirinê yên sereke:

Berî hilkişînê, xeta navendî ya piştgirî, bilindahî, û pozîsyonên beşê bicîbûyî du caran kontrol bikin;
Di dema hilkişînê de têlên rêberiya bayê (taglines) bi hev ve girêdin da ku xêzik saxlem bimîne;
Eyar bikin û bi demkî xêzikê rast piştî danînê bicîh bikin da ku pêşî li çewisandin û guheztinê bigirin;
Pêdivî ye ku girêdanên pêlên bi hêz ên bilind li gorî qaîdeyên sêwiranê û kodê bişopînin û li gorî torqueya hewce bêne hişk kirin;
Pêdivî ye ku qalîteya weldê qaîdeyên di Kodê de ji bo Qebûlkirina Kalîteya Avakirinê ya Strukturên Pola (GB 50205) bicîh bîne.

Xalên Vekolînê yên sereke (Wêneyên Malperê):

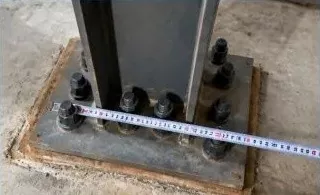

1. Piştgirî & Kontrola Hevbeş

Cih û bilindahiyên pêlên piştgirî, lewheyên şim, û parçeyên pêvekirî kontrol bikin da ku pê ewle bibin ku ew daxwazên sêwiranê bicîh tînin.

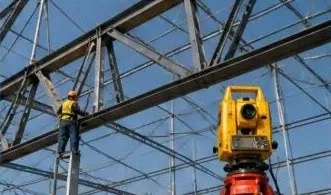

2. Check Alignment Truss

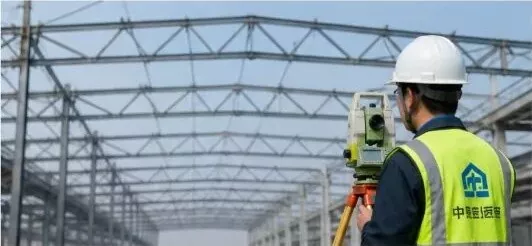

Qereqolek tevahî bikar bînin da ku xeta navend, bilindahî, û çewisandina qurmê bipîvin, û sererastkirinên lihevkirinê bikin.

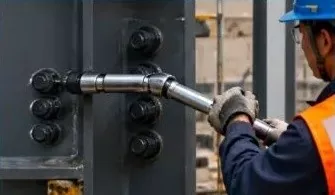

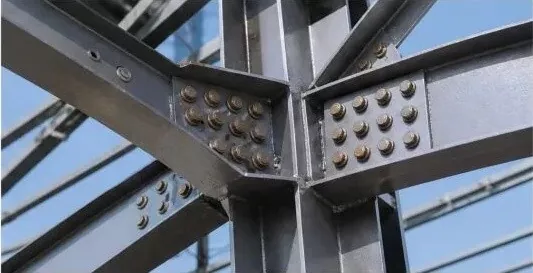

3. Check Bolt-Hêzbûna Bilind

Hejmar, mezinahî, û torque ya pêlên bi hêz-bilind kontrol bikin, û wekî ku ji hêla kodê ve tê xwestin ji nû ve ceribandin.

Not:Di vê projeyê de Struktura tîrêjê di kargehê de pêş-civkirî ye û li ser cîhê di beşan de tê hilanîn da ku sazkirina rast, kalîte û ewlehiyê misoger bike.

7. Installation and Inspection Frame Steel & Profiled Metal Roof Sheet Sheet

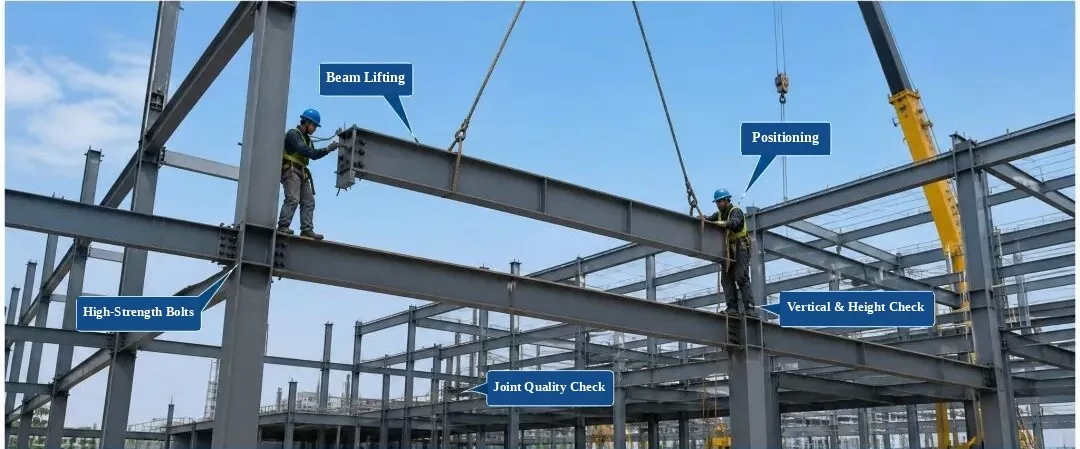

Installation Frame Steel û Teftîşê

(Etîket: Hilkişîna tîrêjê, Positioning, Boltên Hêza Bilind, Kontrolkirina Vertîkal & Bilindahî, Kontrolkirina Kalîteya Hevbeş)

1. Kontrola Beşa Hatî:Qalîteya materyal, mezinahî, rewşa rûberê, û rasterast kontrol bikin. Tenê piştî derbasbûna kontrolê saz bikin.

2. Kontrolkirina pêvajoyê:Di dema sazkirinê de pozîsyona beşê, bilindahî, hevrêziya vertîkal, û hişkkirina pêlavê kontrol bikin.

3. Tiştên Teftîşê:Helwesta navendê, bilindahî, xêzkirina vertîkal, şilbûna rûkê, û qalîteya girêdana bolt.

4. Standard Kalîteyê:Pêdivî ye ku Kodê ji bo Qebûlkirina Kalîteya Avakirinê ya Strukturên Steel (GB 50205-2020) bicîh bîne.

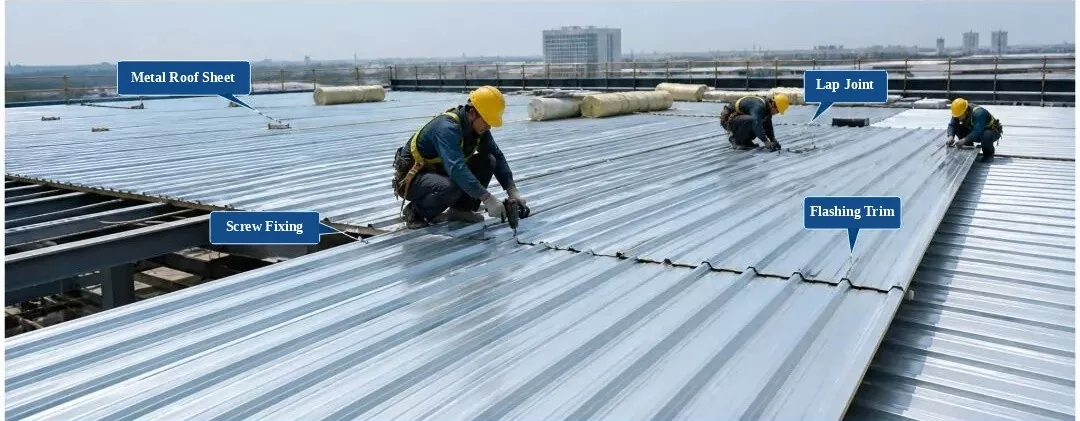

Sazkirin & Teftîşkirina Roof Metal Profiled

(Etîket: Pelê banê Metal, Hevgirêdana Lap, Temîrkirina Pêça Xweserî, Çêkirina Çiqok)

1. Kontrolkirina materyalê:Profîla panelê, stûrbûn, xêzkirin, û reng kontrol bikin. Tenê piştî derbasbûna kontrolê bikar bînin.

2. Rêbazên Sazkirinê:Panelan rast li hev bikin û wan bi hişkî rast bikin. Cûdahiya pêlikan di nav sînorên standard de bihêlin, bêyî pêlên wenda an xelet.

3. Tiştên Teftîşê:Xizmetiya banê, firehiya hevgirtinê, cihêbûna xala girêdanê, û hûrguliyên avgiraniyê.

4. Standard Kalîteyê:Pêdivî ye ku koda Teknîkî ya ji bo Endezyariya Banê Metal (GB 50345-2012) bicîh bîne.

8. Sazkirin û Çavdêriya Çarçoveya Steel - Sazkirina Derenceyan û Desthilatdariya Steel

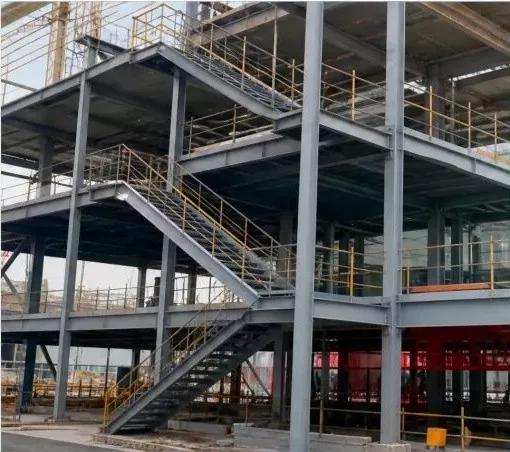

1. Derence û destikên pola yên temamkirî (Wêneya Malperê)

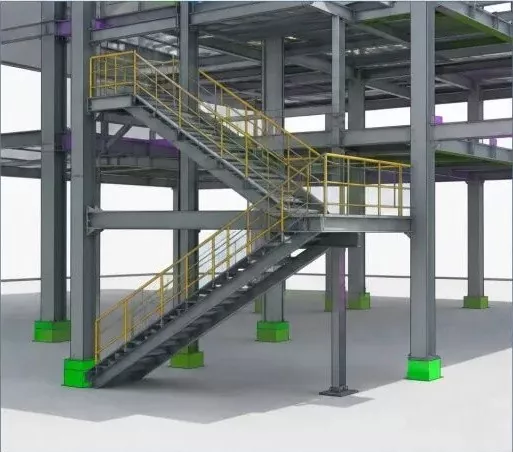

2. Modela BIM-a 3D (Derence û destikên pola)

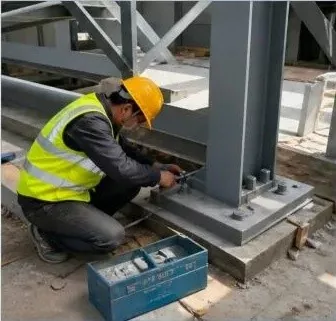

3. Sazkirina Derencexaneya Pola (Karê Malperê)

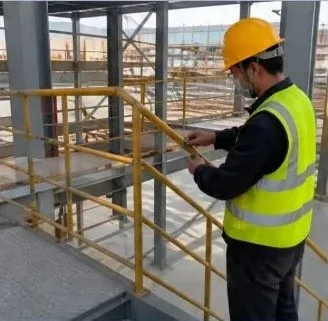

4. Sazkirina Handrail (Karê Malperê)

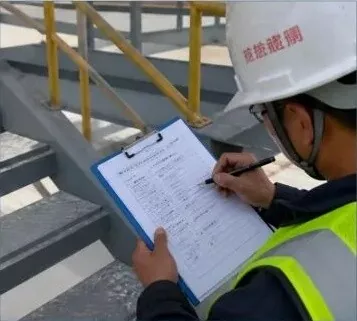

5. Kontrolkirina Kalîteya Sazkirinê (Kontrolkirina Malperê)

Telîmat:

Berî sazkirina derence û destikên pola, pîvan, bilindahî û xêzên navendê yên pêkhateyê du caran kontrol bikin;
Dema ku girêdanên pêçandî bikar tînin, mezinahî, hejmar, û torque ya bolt kontrol bikin da ku pêwendiyek hişk peyda bikin;
Pêdivî ye ku destmalên sazkirî zexm û rast bin, bi weldên tam û nerm ên ku daxwazên sêwiranê û kodê bicîh tînin;
Piştî sazkirinê vekolînek kalîteyê bikin û qeyda vekolînê dagirin da ku kalîteya projeyê piştrast bikin.

Standardên Pêvajoya Çêkirinê ji bo Strukturên Pola (Çarçoveyên Pola)

Steel structuresDi bazara avakirina îro de bi berfirehî têne bikar anîn da ku çarçoveyên avahiyê çêbikin, û ew ê di pêşerojê de bibin bijareya sereke ji bo strukturên avahiya bingehîn. Strukturên polayê gelek binkategorî, celebên struktur û celebên pêkhateyan hene. Li ser bingeha pergala avahîsaziyê, ew li çar celebên sereke têne dabeş kirin: çarçoveyên portal, şebekeyên cîhê, tûr û strukturên çarçoveyê.
